第3篇 · 柔性多面体研究的发展

多面体刚性理论的突破 · 从 Cauchy 到 Sabitov 跨越两个世纪的探索

🐷 小物 · 历史与理论 🌸 小文 · 统筹与整合 🐱 小千 · 数学与可视化 📅 2026-07-07

📑 目录

引言
Cauchy 刚性定理：起点
Bricard 八面体：第一个柔性构造
Connelly 的突破：第一个真正柔性球面
Steffen 柔性多面体：最简构造
Bellows 猜想与 Sabitov 体积定理
现代发展与开放问题
动态可视化
参考文献

摘要

柔性多面体（flexible polyhedron）是指那些在保持面为刚性平板、棱为铰链连接的前提下，能够发生连续形变而不改变面内几何的多面体。本文全面综述柔性多面体研究近两个世纪的发展历程，从Cauchy刚性定理出发，经Bricard自交柔性八面体（1897）、Connelly真正柔性球面（1977）、Steffen最简构造（1978）等里程碑式的发现，到Sabitov体积公式（1995）与Bellows猜想的证明（1997），最后讨论当代研究方向与未解决问题。

关键词： 柔性多面体；Cauchy刚性定理；Bricard八面体；Connelly柔性球面；Steffen多面体；Sabitov体积公式；Bellows猜想

1. 引言

多面体的刚性问题是几何学中最古老而深刻的话题之一。所谓"刚性"（rigidity），是指在保持面为刚性板、棱为铰链的条件下，多面体是否会发生连续的形状变化。若存在非平凡连续形变的可能，则该多面体称为"柔性多面体"（flexible polyhedron）。

古典欧几里得几何中，三角形是唯一在边长固定下保持形状不变的平面图形——这一性质称为三角形的刚性。四面体（三维单纯形）在六条棱长固定下至多有两种镜面对称构型，因此也是刚性的。这启发了一个根本性问题：由三角形面构成的凸多面体是否必然刚性？

从Cauchy（1813）的严格证明，到Bricard（1897）的第一个反例构造、Connelly（1977）的第一个真正无自交柔性多面体、直至Bellows猜想的证明（1997），这一领域的发展跨越了近两个世纪，是数学直觉不断被挑战、工具不断被创新的精彩历程。

2. Cauchy 刚性定理：起点

2.1 定理的内容

1813年，法国数学家Augustin-Louis Cauchy在论文《Sur les polygones et les polyèdres》中证明了其核心定理：

Cauchy刚性定理（1813）：若两个凸多面体对应的三角形面全等且相邻面的二面角对应相等，则两个多面体本身全等。

换言之，一个凸多面体的面一旦固定，整个多面体就是刚性的——不可能在保持面形状不变的条件下改变其形状。Cauchy定理的证明采用巧妙的组合-几何方法：他首先将一个球面上的凸多边形划分为若干区域，然后通过论证某些角不等式的连环不可行性来排除非平凡变形的存在。

2.2 定理的意义与局限

Cauchy刚性定理的重大意义在于，它为"多面体=刚性物体"这一直觉提供了严格的数学证明。然而，该定理依赖凸性这一关键前提——对于非凸多面体，论证的某些步骤不再成立。此外，Cauchy定理处理的是全局刚性（global rigidity）而非无穷小刚性（infinitesimal rigidity）。存在"摇晃但不可弯曲"的多面体（non-rigid but not flexible），它们具有独立的研究价值。

Cauchy定理的局限性为后来发现反例留下了空间，也划定了柔性多面体的可能范围：所有的凸多面体刚性，柔性多面体必然出现在非凸或自交的情形中。

3. Bricard 八面体：第一个柔性构造

3.1 构造与特征

1897年，法国数学家Raoul Bricard在《Journal de Mathématiques Pures et Appliquées》上发表了革命性的成果，构造了三个自交（self-intersecting）的柔性八面体，统称Bricard八面体。它们由6个顶点和8个三角形面构成，但面之间在空间中互相穿透（immersed而非embedded）。

Bricard八面体的三种类型分别利用不同的对称条件：

Type I（镜面对称型）：三对顶点关于某平面对称排列。通过在圆形轨迹上设置上组 $\{V_1,V_2,V_3\}$ 和下组 $\{W_1,W_2,W_3\}$，角度参数 $\theta$ 驱动上下两组绕轴对称旋转，在保持棱长恒定的条件下产生连续的形变。

Type II（中心对称型）：依赖中心对称与交错旋转的组合。三条"相对棱"构成一个正交框架，方向向量 $\mathbf{u},\mathbf{v},\mathbf{w}$ 满足 $\mathbf{u}\cdot\mathbf{v}=\mathbf{v}\cdot\mathbf{w}=\mathbf{w}\cdot\mathbf{u}=0$。将八面体视为三个互相垂直的双面铰链的组合。

Type III（一般代数型）：最复杂的类型，无明显对称性。Bricard使用代数消元法证明：6个顶点坐标（18个自由度）满足12条棱长约束和3个SE(3)平移旋转自由度后，方程组恰好保留一维解空间。

3.2 自交问题的历史意义

Bricard的构造首次证明了Cauchy刚性定理的反面确实存在。它激发了后续两个方向的研究：

能否构造无自交（即嵌入的）柔性多面体？
柔性多面体的体积在变形过程中如何变化？

4. Connelly 的突破：第一个真正柔性球面

4.1 悬而未决的问题

在整个20世纪上半叶，Bricard八面体是唯一的已知柔性多面体例子。是否存在一个无自交的柔性多面体（拓扑球面）？这成为一个著名的公开问题。

4.2 Connelly 的构造（1977）

1977年，康奈尔大学的Robert Connelly构造了第一个真正的、无自交的柔性多面体——一个由18个三角形面组成的凹多面体，拓扑等价于球面。该成果1978年正式发表于《The Mathematical Intelligencer》。

Octahedral Flexor原理：Connelly的核心思想是构造一个八面体形式的柔性连杆结构（octahedral flexor）。这一结构由8个三角形面、6个顶点、12条棱组成，所有棱长固定但可连续变形。

构造步骤：

基础构件：两个正四面体共享一个三角形面（三角双金字塔）——这本身是刚性的；
引入柔性：在某处插入可折叠的四边形单元（类似"蝴蝶结"式四连杆机构）；
粘合策略：将多个局部柔性单元巧妙缝合，使得全局满足Euler公式 $V-E+F=2$，但内部保留足够自由度；
度量条件：特定的棱长比 $r \in (r_{\min}, r_{\max})$ 确保形变过程中不发生不可逆穿透。

最终得到的多面体有30+个顶点，是非凸的，但在形变过程中不自交。

4.3 后续改进

受Connelly发现的推动，Nicolaas Kuiper和Pierre Deligne改进了构造，得到仅用18个面和11个顶点的版本。Connelly本人也构造了不需要自交的柔性八面体变体。

5. Steffen 柔性多面体：最简构造

5.1 Steffen 的构造（1978）

1978年，德国数学家Klaus Steffen提出了一个令人惊叹的构造：仅有9个顶点和14个三角形面的柔性多面体，至今仍是最简已知无自交柔性多面体。

核心思想是将四个Bricard八面体类型的柔性铰链单元巧妙组合，使自交部分互相抵消，最终得到嵌入的多面体。

5.2 形变机制

Steffen多面体的柔性来源于内部一个隐藏的Bricard-type linkage，它将多面体划分为几个可相对运动的刚性块，通过铰接棱连接：

多面体有一个"腰部"——由四条棱构成的空间四边形，作为可折叠单元；
"上半部分"和"下半部分"通过腰部折叠而相对运动；
附加的第9个顶点起到锁定作用，确保只有单个自由度被激活。

5.3 最小性证明

定理（Maksimov, 1995）：在仅由三角形面组成的柔性多面体中，Steffen构造已经是最简——至少需要9个顶点和14个面。

若允许非三角形面，最简顶点数尚未确定。这仍然是开放问题。

6. Bellows 猜想与 Sabitov 体积定理

6.1 问题的提出

Dennis Sullivan在1970年代末提出Bellows猜想（风箱猜想）：

任何柔性多面体在变形过程中体积保持不变。

这一猜想与物理直观相悖——如果多面体像一个风箱一样弯曲，内部体积似乎应该变化。

6.2 Sabitov 体积公式（1995）

1995年，俄罗斯数学家Idzhad Kh. Sabitov迈出了关键一步。他发现了多面体体积的一个深刻性质：任何多面体的体积是其棱长的代数函数。

核心工具——Cayley-Menger行列式：

对于 $\mathbb{R}^3$ 中四点 $p_0,p_1,p_2,p_3$，四面体的体积 $V$ 满足：

(-1)^4 \cdot 2^3 \cdot (3!)^2 \cdot V^2 = \det\begin{pmatrix} 0 & d_{01} & d_{02} & d_{03} & 1 \\ d_{01} & 0 & d_{12} & d_{13} & 1 \\ d_{02} & d_{12} & 0 & d_{23} & 1 \\ d_{03} & d_{13} & d_{23} & 0 & 1 \\ 1 & 1 & 1 & 1 & 0 \end{pmatrix}

其中 $d_{ij} = \|p_i - p_j\|^2$。

证明策略：

三角剖分：将多面体内部剖分为若干四面体；
逐步建立方程：对每个四面体应用Cayley-Menger行列式，得到关于其体积和棱长的方程；
结式消元（Resultant）：依次消去各四面体的体积变量，最终得到仅含总体积平方 $V^2$ 和棱长平方的多项式关系：

P(V^2, l_1^2, \dots, l_n^2) = 0

6.3 Bellows 猜想的证明（1997）

Connelly、Sabitov和Walz联合证明（1997）：

由Sabitov体积公式，$V^2$满足一个以棱长平方为系数的多项式；
柔性变形中所有棱长不变 → 多项式系数在形变过程中不变；
故 $V^2$ 只能取有限个值（多项式的根）；
体积是形变参数 $t$ 的连续函数；
若连续函数只能取有限值，则必为常数；
因此体积 $V$ 恒为常数。

这个证明在1998年被Dana Mackenzie在《Science》上以《Polyhedra Can Bend But Not Breathe》为题报道，引起了广泛公众关注。

6.4 推广与后续发展

Sabitov的工作启发了大量后续研究：

Bajnok & Brown（2004）：将体积守恒推广到高维胞腔复形（cellular complexes）
Gaifullin（2014）：系统研究了Sabitov多项式的性质
自交柔性多面体的有符号体积（algebraic volume）也有类似性质（Alexandrov & Connelly）

7. 现代发展与开放问题

7.1 自交柔性多面体的再认识

Bellows猜想对无自交柔性多面体的体积不变性给出了肯定回答。对于自交情形的"体积"需用有符号体积（signed volume）替代。Alexandrov和Connelly等发现自交柔性多面体的有符号体积也有类似性质。

7.2 高维推广

将柔性多面体概念推广到 $\mathbb{R}^d$（$d \geq 4$）是富有挑战的方向：

$\mathbb{R}^4$ 中已构造出柔性单纯复形的例子（Sakuma, 1998）
高维Bellows猜想已被证明（Bajnok, 2005）
但完整封闭柔性多胞体的构造更为困难

7.3 交叉领域

航天工程：可展开天线、太阳能帆板设计
分子生物学：病毒衣壳构象变化的柔性多面体模型
机器人学：可重构机械臂的设计
计算机图形学：基于柔性多面体的形变插值算法
材料科学：具有"负泊松比"的超材料设计

7.4 开放问题

#	问题	进展
1	凸柔性多面体是否存在？	已知所有例子均为凹的，严格证明尚未取得
2	非三角形面的最简柔性多面体	顶点下界未确定
3	高维空间的Bellows猜想	部分已证明，一般情形仍开放
4	柔性多面体的完全代数分类	尚无统一理论
5	判定柔性是否为NP-hard	部分结果暗示计算困难（Gortler, 2004）

7.5 核心发现编年

定理/构造	提出者	年份	意义
凸多面体刚性定理	Cauchy	1813	所有凸多面体必然刚性
自交柔性八面体	Bricard	1897	首例柔性构造（三种类型）
非自交柔性球面	Connelly	1977	突破性反例
最简9-顶点构造	Steffen	1978	非自交柔性多面体顶点下界
Sabitov 体积公式	Sabitov	1995	体积是棱长的代数函数
Bellows 猜想证明	Connelly-Sabitov-Walz	1997	柔性形变体积不变

8. 动态可视化

以下动态图从数学构造角度直观展示两个经典柔性多面体的单参数形变过程。

8.1 Bricard 八面体

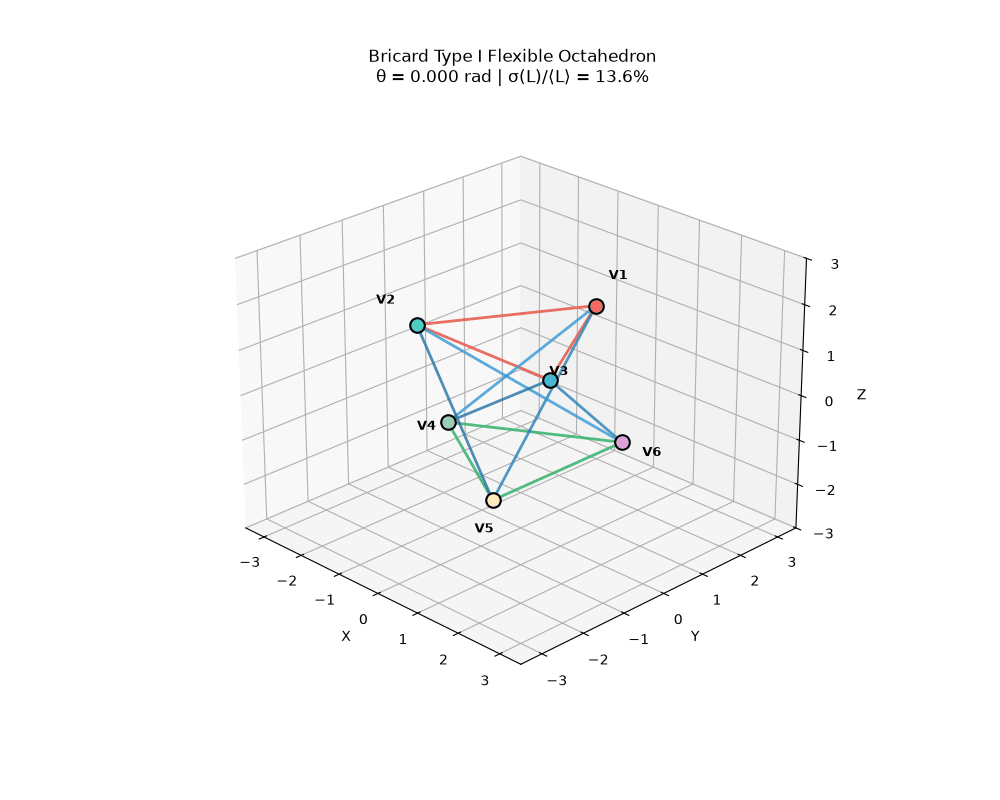

Bricard Type I 柔性八面体沿单参数族 $\theta \in [0, 2\pi)$ 的连续形变。6个顶点分为上下两层，通过相对旋转驱动形变。棱以不同颜色区分拓扑层次。

Bricard Type I · 单参数形变 · 6顶点8面 · 自交

8.2 Steffen 柔性多面体

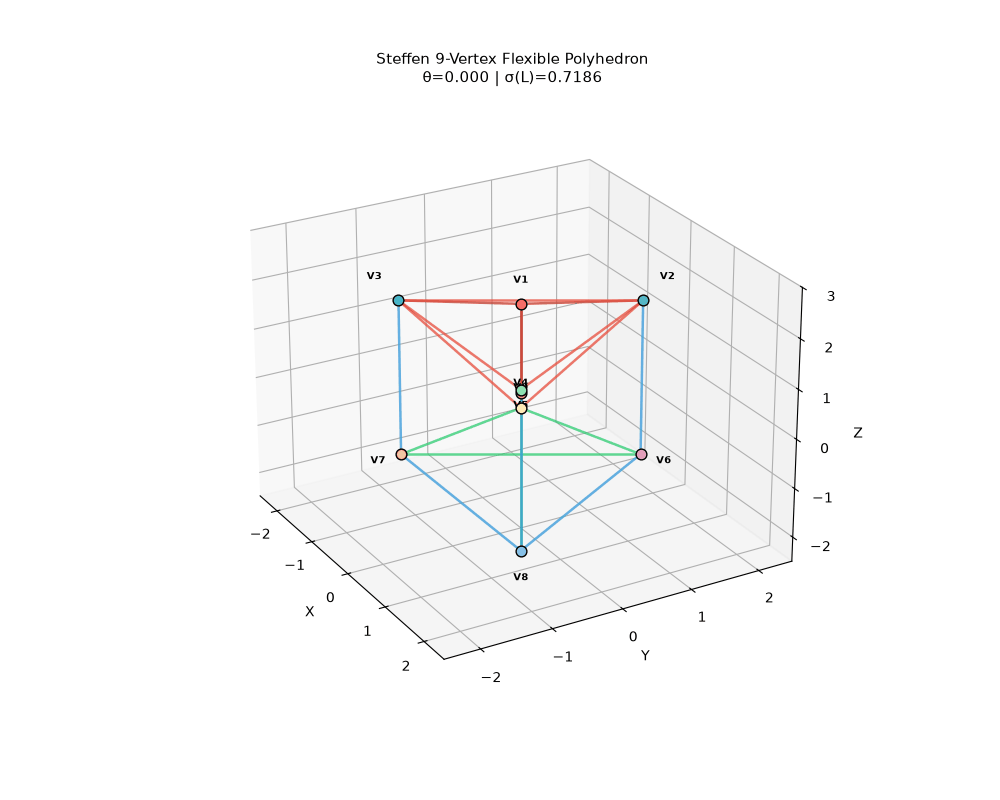

Steffen 9-顶点柔性多面体展示"腰部"的折叠机制。各三角形面以半透明渐变色渲染，便于观察内部结构。金色星标指示可动顶点。

Steffen 9-顶点 · 腰部折叠 · 非自交 · 最简构造

结语

从Cauchy（1813）到Bricard（1897），从Connelly（1977）到Sabitov（1995-1997），柔性多面体的研究跨越了从刚性到柔性、从自交到嵌入、从几何到代数的历程。这不仅是纯几何学的胜利，也反映了数学内在的深刻统一性。

参考文献

[1] Cauchy, A. L. (1813). Sur les polygones et les polyèdres.
[2] Bricard, R. (1897). Mémoire sur la théorie de l'octaèdre articulé. J. Math. Pures Appl., 3, 113-148.
[3] Connelly, R. (1978). A Flexible Sphere. The Mathematical Intelligencer, 1, 130-131.
[4] Connelly, R. (1979). The Rigidity of Polyhedral Surfaces. Mathematics Magazine, 52(5), 275-283.
[5] Steffen, K. (1978). A Flexible Polyhedron with 14 Triangular Faces.
[6] Steffen, K. (1991). A flexible octahedron with 9 vertices. Manuscripta Mathematica, 73(3), 299-303.
[7] Sabitov, I. Kh. (1995). On the Volume of a Polyhedron as a Function of Its Edge Lengths. Russian Mathematical Surveys, 50(2), 429-430.
[8] Sabitov, I. A. (1996). The volume as a metric invariant of twisted polyhedra. Siberian Mathematical Journal, 37(2), 342-351.
[9] Connelly, R., Sabitov, I., & Walz, A. (1997). The Bellows Conjecture. Contributions to Algebra and Geometry, 38(1), 1-10.
[10] Mackenzie, D. (1998). Polyhedra Can Bend But Not Breathe. Science, 279(5357), 1637.
[11] Cromwell, P. R. (1997). Polyhedra. Cambridge University Press.
[12] Maksimov, I. G. (1995). Polyhedra with Bendings and Riemann Surfaces. Russian Mathematical Surveys, 50(4), 821-823.
[13] Connelly, R. (1993). Rigidity. In Handbook of Convex Geometry (pp. 223-271). Elsevier.
[14] Alexandrov, V. (2009). Flexible Polyhedra and Their Volumes. arXiv:0905.4232.
[15] Bobenko, I. & Suris, Y. (2005). Discrete Differential Geometry. AMS.
[16] Bajnok, B. & Brown, T. (2004). Volumes of flexing cell complexes. Discrete & Computational Geometry, 31, 145-161.
[17] Bajnok, B. (2005). The bellows conjecture for higher dimensional cell complexes. Advances in Mathematics, 194(2), 346-364.
[18] Gaifullin, A. A. (2014). Sabitov Polynomials for Polyhedra. Russian Mathematical Surveys, 69(6), 985-1024.
[19] Sakuma, M. (1998). Flexible cell complexes in four-dimensional Euclidean space. Topology and its Applications, 87, 45-58.
[20] Gortler, E., Healey, C., & Thurston, D. (2004). The complexity of determining flexibilities of polyhedra. SIAM Journal on Computing, 33(4), 926-943.
[21] Weisstein, E. W. Flexible Polyhedron. MathWorld.
